I/O

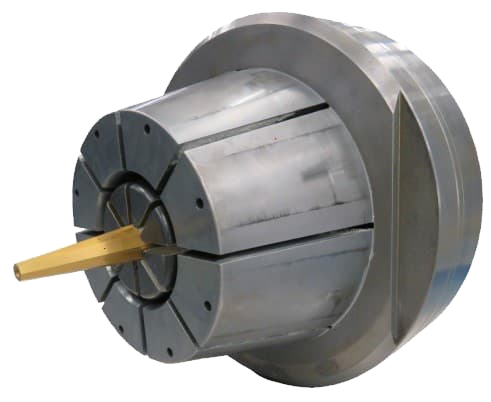

I/O es una herramienta segmentada en dos piezas, la cual esta adecuada para reducción y expansión de los diámetros de los tubos.

Esto significa que es posible reforzar el área formada de adentro o de afuera del tubo, el cual da mayor versatilidad en éste tipo de herramienta. Del rango de herramientas formadoras segmentadas, la I/O da la mejor calidad desde el punto de vista del formado de tubo.

Arbor

Éste componente es insertado en la máquina y es una unidad independiente. El movimiento de la máquina empuja el arbor en el área fija donde los fingers se expanden. Esto dirige a la expansión y calibración de los tubos. Desde una perspectiva de producción éste producto viene en dos variantes dependiendo del diámetro exterior de los tubos segmentado en 6 u 8 lados con diferentes ángulos en el área fija.

Fingers

El movimiento del arbor causa que los segmentos se expandan al diámetro del tubo requerido. El arbor es insertado a través de una sección fija en los segmentos individuales de los fingers interiores y entonces se aplica una fuerza al interior del área formada.

Desde una perspectiva de producción éste producto viene en dos variantes dependiendo del diámetro exterior del tubo, fingers de 6 u 8 lados.

Jaws

Para reducir el tubo en la forma requerida, usamos unos jaws cónicos dentro y secciones cónicas fuera. Usando pistones movemos el barrel dentro del cual el jaw es insertado, o movemos la parte frontal de la máquina formadora con cono fijo. Los jaw son fabricados en tres opciones 2.75 STD, HD 3.125 (en pulgadas). Cuando cambiamos el tipo de jaw es necesario cambiar también el cono fijo de la máquina.

Barrel

Para reducir el tubo en la forma requerida, usamos unos jaws cónicos dentro y secciones cónicas fuera. Usando pistones movemos el barrel dentro del cual el jaw es insertado, o movemos la parte frontal de la máquina formadora con cono fijo. Los jaw son fabricados en tres opciones 2.75 STD, HD 3.125 (en pulgadas). Cuando cambiamos el tipo jaw es necesario cambiar también el cono fijo de la máquina.
